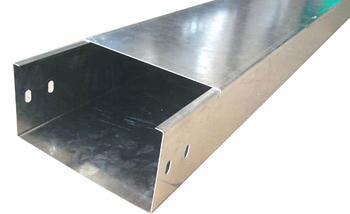

产品展示返回首页 >> 东北镀锌电缆桥架
东北镀锌电缆桥架的选用步骤如下: (1)确定镀锌桥架宽度、层数、支撑点的型式和间距、以及电缆在各层镀锌桥架上的分布。 (2)计算每层电缆的均布荷载(kN/ m2),初步确定镀锌桥架的型号、规格。 (3)按最大的电缆总均布荷载值来验算镀锌桥架强度。验算式如下:Q使用=q1+q2式中:q1 --电缆的均布荷载(各层的均布荷载中取最大值)(kN/ m2),均布荷载是托盘、梯架或电缆槽的荷载;q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kN/m2),q2值的计算,人的重量一般按p=90kg计。 表示集中荷载和均布荷载的弯距如图2 按最大弯距相等的条件折算: 令pι/4=q2ι2/8则q2=2p/ι ∵P=90kg ∴q2=180/ι式中:P--1人的荷载(kg)ι--1个支撑点间距(若支点间距不等时取最大值)(m)q2--1 人的等效均布荷载(kg/m) 根据上述初步确定的镀锌桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和镀锌桥架型号,直至满足负荷要求为止。 (4)挠度挠度值如何取定,目前尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算时只要充分利用钢材的最大允许应力,并保证有足够的安全系数,一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。 由于环境温度变化,镀锌桥架会出现热胀冷缩的现象。室外镀锌桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则镀锌桥架的最大收缩量按下式求得: Δt=11.2 ×10-6×60deg(度)×1000mm
